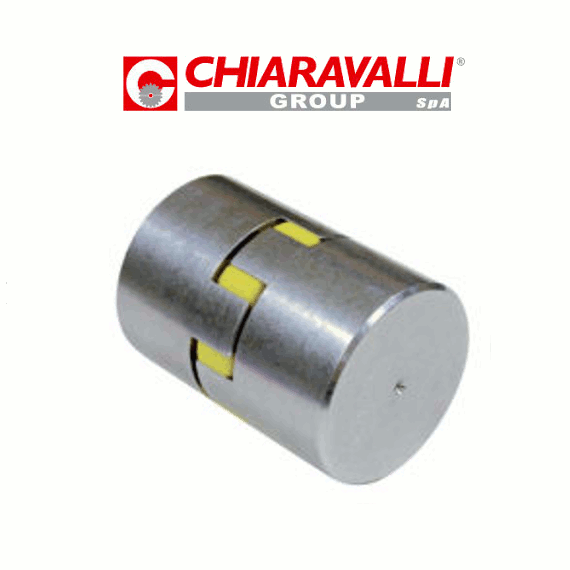

Giunti elastici Giflex Chiaravalli serie GE-T in alluminio senza gioco torsionale.

I giunti elastici GE-T SG in lega d’alluminio sono composti da tre elementi precaricati ed esenti da gioco. Previsti per il montaggio ad innesto sono indicati per l’utilizzo su impianti dove sia richiesta una coppia di esercizio bassa e precisione. Grazie alle dimensioni ridotte ed al montaggio particolarmente facile operano in piccoli spazi offrendo notevoli vantaggi alla progettazione.

L’esecuzione con serraggio a morsetto permette un fissaggio rapido e sicuro con assenza di giochi tra albero e mozzo. È comunque importante osservare la coppia di serraggio (MS) della vite riportata in tabella. E’ importante verificare sempre la coppia trasmissibile dal morsetto in funzione del diametro (F) oltre che la misura del giunto stesso riportata in tabella.
L’elemento elastico a forma di stella viene introdotto con leggero precarico negli innesti dei mozzi garantendo così la trasmissione della coppia necessaria con assenza di gioco.

Sono disponibili in due esecuzioni:

• Con mozzo da forare
• Con mozzo a morsetto già forato a misura

Caratteristiche:

• La serie GE-T SG è indicata quando è necessario un collegamento senza gioco.
• Sopporta coppie nominali di lavoro fino a 350 Nm.
• Accetta alberi fino a D.45 mm.
• Esecuzione standard in lega di alluminio e mozzo pieno.
• Disponibili già forati a misura con fissaggio a morsetto.
