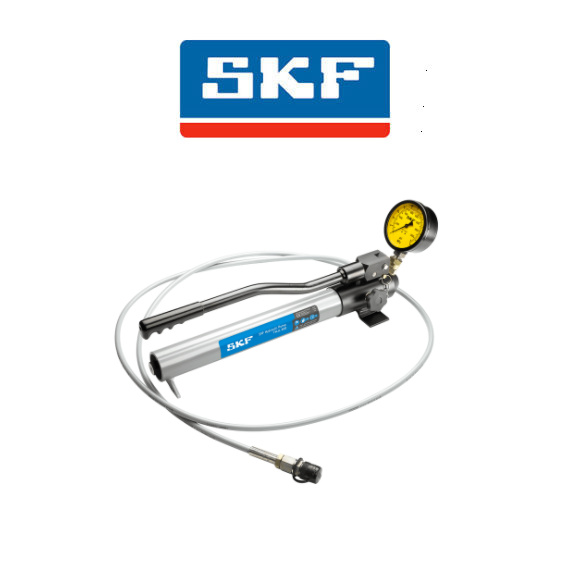

Pompa idraulica SKF TMJL 100
La pompa TMJL 100 a serbato maggiorato è adatta alle ghiere idrauliche (di dimensioni minori o uguali a HMV 92E) e per montare e smontare cuscinetti o componenti che richiedono una pressione massima di 100 MPa (14.500 psi). Viene fornita con tubo flessibile di 3.000 mm, giunti e nippli di accoppiamento a innesto rapido e manometro. È riempita di fluido di montaggio SKF LHMF 300 di cui viene fornito un litro aggiuntivo.
Esecuzione speciale TMJL 100DU
E’ compreso manometro digitale serie THGD 100 per l’impiego con il metodo SKF Drive-up.
Caratteristiche e vantaggi
- Capacità del serbatoio d’olio 800 cm³
- Dotata di manometro
- Confezionata in una robusta custodia protettiva
Applicazioni
- Ghiere idrauliche SKF di dimensioni minori o uguali a HMV 92E
- Applicazioni a iniezione d’olio con una pressione massima di 100 MPa (14.500 psi)
- Adatta per estrattori ad assistenza idraulica SKF serie TMHP
Metodo DriveUp SKF
Montaggio preciso di cuscinetti orientabili a rulli e toroidali a rulli CARB SKF su sedi coniche di alberi e bussole.
Il metodo prevede l’impiego sia di una ghiera idraulica SKF HMV ..E munita di un comparatore sia di un manometro digitale ad alta precisione, montati sulla pompa prescelta. L’accoppiamento corretto si ottiene controllando l’avanzamento assiale del cuscinetto, a partire da una posizione iniziale predefinita e determinata dalla pressione nella ghiera idraulica SKF serie HMV ..E. La seconda fase viene monitorata facendo avanzare il cuscinetto sulla sede conica per una distanza di avanzamento calcolata.
Per la maggior parte dei cuscinetti SKF, la pressione nella posizione iniziale e la distanza di avanzamento si possono determinare utilizzando il programma per PC SKF Drive-up Method o le app per piattaforme iOS o Android.
Inoltre, l’esclusivo servizio informazioni per il montaggio e lo smontaggio dei cuscinetti SKF, skf.com/mount, offre anche l’SKF Drive-up Method.
- Più preciso e più semplice rispetto agli spessimetri
- Riduce considerevolmente il tempo necessario per montare i cuscinetti toroidali a rulli CARB e i cuscinetti a rulli sferici
- L’unico sistema idoneo per montare cuscinetti orientabili a rulli schermati e cuscinetti CARB di SKF
- Il programma per PC SKF Drive-up Method o le app per piattaforme iOS o Android consentono di calcolare i valori richiesti per montare i cuscinetti.
SKF Drive-up Method – Procedura per fasi
- Determinare se una o due superfici scorrono durante il montaggio.
- Lubrificare tutte le superfici di accoppiamento con un leggero strato di olio (ad esempio, SKF LHMF 300) e posizionare con cautela il cuscinetto sull’albero.
- Per calcolare il valore per la pressione iniziale e la distanza di avanzamento richiesta per montare i cuscinetti utilizzare il programma o l’app SKF Drive-up Method, o consultare la pagina skf.com/mount.
- Portare il cuscinetto nella posizione iniziale, applicando la pressione necessaria sulla ghiera idraulica. La pressione viene monitorata attraverso il manometro digitale montato sulla pompa.
- Spingere il cuscinetto sulla sede conica per la distanza calcolata con il programma o l’app o nella pagina skf.com/mount. Un comparatore è il dispositivo ideale per misurare l’avanzamento (drive-up) assiale La ghiera idraulica SKF HMV ..E è predisposta per l’installazione di comparatori.
