Terminali che richiedono manutenzione

I terminali prevedono una testa a occhiello con stelo integrato che forma un alloggiamento per snodi sferici. Di norma, sono disponibili con filetto sinistro o destro femmina (interno) o maschio (esterno).

I terminali SKF, nella versione standard, sono dotati di filettatura destrorsa. Ad eccezione dei tipi con suffisso VZ019 nell’appellativo, tutti i terminali sono disponibili anche con filettatura sinistrorsa. Sono identificati dal prefisso L nell’appellativo.

SKF produce terminali che richiedono manutenzione con superficie di strisciamento nella combinazione acciaio su acciaio o acciaio-bronzo.

I terminali in acciaio su acciaio prevedono un alloggiamento e uno snodo sferico radiale acciaio su acciaio dalla gamma standard, in cui l’anello esterno è fissato nell’alloggiamento.

Questi terminali sono disponibili con:

Filettatura femmina
Filettatura maschio
Filettatura femmina con stelo dotato di scanalature (serie speciale per cilindri idraulici)
Stelo per saldatura con sezione cilindrica o rettangolare

I terminali in acciaio-bronzo sono disponibili con filettatura femmina o maschio. Prevedono un alloggiamento e uno snodo sferico in acciaio-bronzo. Questi snodi sono dotati di anello interno in acciaio e anello esterno in bronzo. Lo snodo viene mantenuto in posizione fissando l’alloggiamento su ambo i lati dell’anello esterno. Questi terminali sono disponibili con filettatura maschio o femmina.

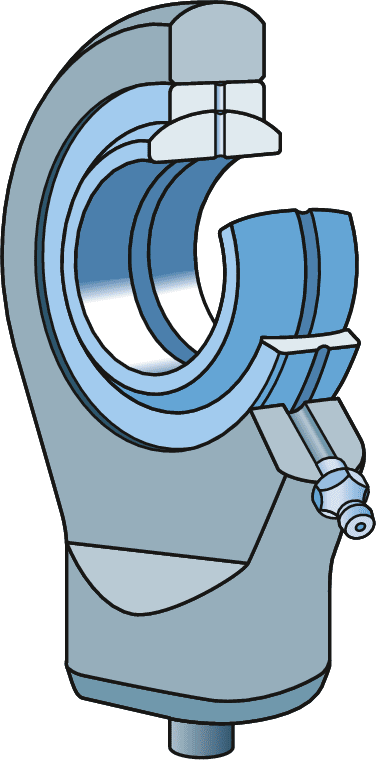

Terminali con stelo filettato acciaio su acciaio

Serie SI(L) .. E / SA(L) .. E

Design aperto (senza tenute), nessuna predisposizione di rilubrificazione, disponibile con filettatura destrorsa o sinistrorsa (prefisso L nell’appellativo)

Serie SI(L) .. ES / SA(L) .. ES

Design aperto (senza tenute), lubrificazione possibile attraverso la predisposizione di rilubrificazione nell’alloggiamento del terminale e attraverso il perno (albero), disponibile con filettatura destrorsa o sinistrorsa;

Serie SI(L) .. ES-2RS / SA(L) .. ES-2RS

Con una tenuta a doppio labbro su ambo i lati dello snodo, lubrificazione possibile attraverso la predisposizione di rilubrificazione nell’alloggiamento del terminale e attraverso il perno (albero), disponibile con filettatura destrorsa o sinistrorsa;

Serie SI(L) .. ES-2LS / SA(L) .. ES-2LS

Con una tenuta a triplo labbro per applicazioni heavy-duty su ambo i lati dello snodo, lubrificazione possibile attraverso la predisposizione di rilubrificazione nell’alloggiamento del terminale e attraverso il perno (albero), disponibile con filettatura destrorsa o sinistrorsa.

Terminali con stelo dotato di scanalature acciaio su acciaio

Serie SI(L)J .. ES

Con uno snodo con design aperto (senza tenute), disponibile con filettatura destrorsa o sinistrorsa;
le serie 16 e maggiori possono essere lubrificate attraverso la predisposizione di rilubrificazione nell’alloggiamento del terminale e attraverso il perno (albero).

Serie SI(L)R .. ES

Con uno snodo con design aperto (senza tenute), design compatto, filettatura femmina più corta, lubrificazione possibile attraverso la predisposizione di rilubrificazione nell’alloggiamento del terminale e attraverso il perno (albero), disponibile con filettatura destrorsa o sinistrorsa

Serie SI(L)QG .. ES

Con uno snodo con design aperto (senza tenute), con anello interno maggiorato su ambo i lati, lubrificazione possibile attraverso la predisposizione di rilubrificazione nell’alloggiamento del terminale e attraverso il perno (albero), disponibile con filettatura destrorsa o sinistrorsa;

Terminali con stelo per saldatura con sezione cilindrica o rettangolare acciaio su acciaio

Serie SC .. ES

Stelo a sezione cilindrica. Hanno uno snodo con design aperto (senza tenute), lubrificazione possibile attraverso la predisposizione di rilubrificazione nell’alloggiamento del terminale e attraverso il perno (albero), centraggio mediante spina di centraggio. Utilizzato principalmente per la saldatura su aste pistone e basi di cilindri idraulici.

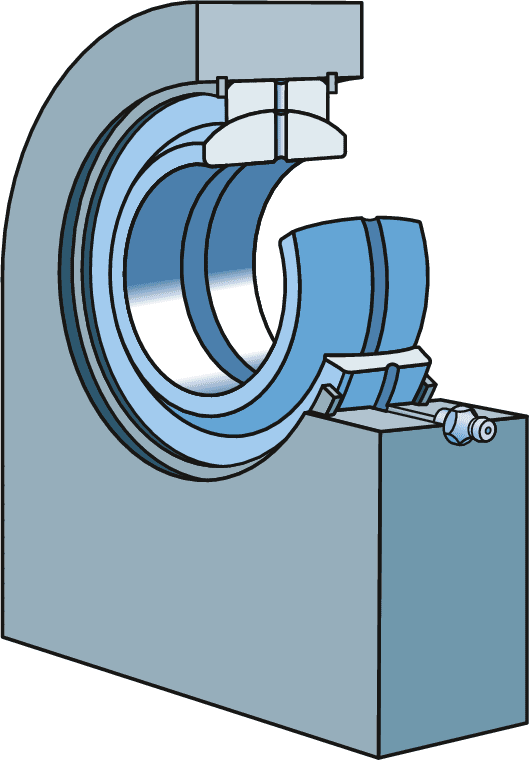

Serie SCF .. ES

Stelo a sezione rettangolare. Hanno uno snodo con design aperto (senza tenute), lubrificazione possibile attraverso la predisposizione di rilubrificazione nell’alloggiamento del terminale e attraverso il perno (albero);
terminale con design per alta capacità, rispetto alla serie SC .. ES, per consentire carichi statici più pesanti
stelo per saldatura rettangolare senza spina di centraggio

Terminali con stelo filettato acciaio su bronzo

Serie SI(L)KAC .. M / SA(L)KAC .. M

Con uno snodo con design aperto (senza tenute), disponibile con filettatura destrorsa o sinistrorsa;
Le serie 16 e maggiori possono essere lubrificate attraverso la predisposizione di rilubrificazione nello stelo del terminale o nell’alloggiamento

Terminali SKF per l’industria alimentare

L’industria alimentare presenta requisiti unici per il trattamento di cibi e bevande. A seconda delle varie applicazioni, i macchinari devono resistere alle alte e basse temperature, all’umidità e alle seguenti sollecitazioni

Frequenti lavaggi a pressione
Contatto con detergenti aggressivi
Cibi e liquidi contaminanti
Una serie di sostanze chimiche.

Per resistere in condizioni così impegnative, è necessario usare componenti appositamente realizzati.
Per fornire soluzioni di cuscinetti che rispondano a tali esigenze, la SKF ha presentato due linee di terminali esenti da manutenzione, caratterizzate da doti eccezionali di resistenza alla corrosione, compatibilità con i prodotti alimentari e lunga durata.
